网架结构空心钢球及钢管杆件的制做

文章出处: 人气:发表时间:2018-01-04 11:08


      网架结构的所有空心钢球节点和钢管杆件都会在工厂内集中加工。这样才能保证网架及网架螺栓球加工的安装和质量。钢球采用胎膜加工,原材料为45号钢。采用车床切边,加工允许公差为:直径偏差±1mm,球椭圆度偏差<1mm。钢管杆件长度允许偏差为±1mm,杆件端面与杆轴线必须垂直,其允许偏差为0.5%R(R为钢管半径),钢管杆件的最大弯曲不得大于1/1000杆长。

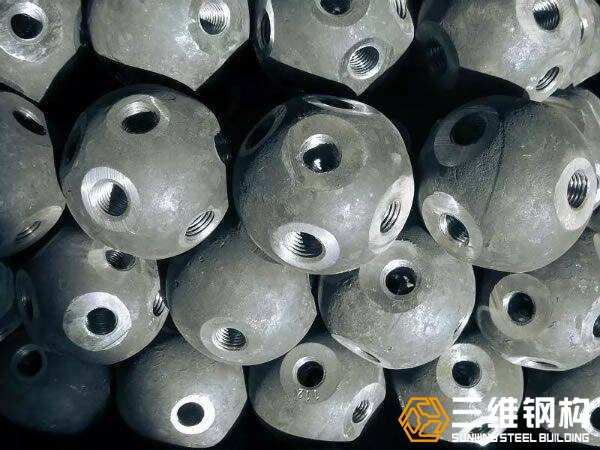

空心网球

  网架结构的安装

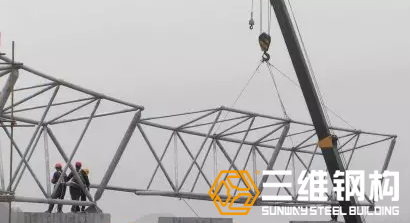

  以计算机模拟理论为依据和指导,制定了详细的拼装方案。根据工程结构特点和施工现场平面布置情况,在地面搭设脚手架工作平台,在脚手架上平铺木板,然后在脚手架工作平台上组拼网架、网架螺栓球,网架的拼装采用空中散装法进行施工。根据网架结构的实际情况和左右对称的特点,为了减小网架在拼装工程中的误差积累,整体网架的组拼应从起步单元8轴、9轴之间开始,先组拼起步单元的纵横轴,随时校正尺寸,在认为起步单元网架无误后方可从中心向两侧展开。拼装过程中由扒杆将杆件吊装到位,在设计位置进行拼装栓接。

  网架结构的起步单元的组拼

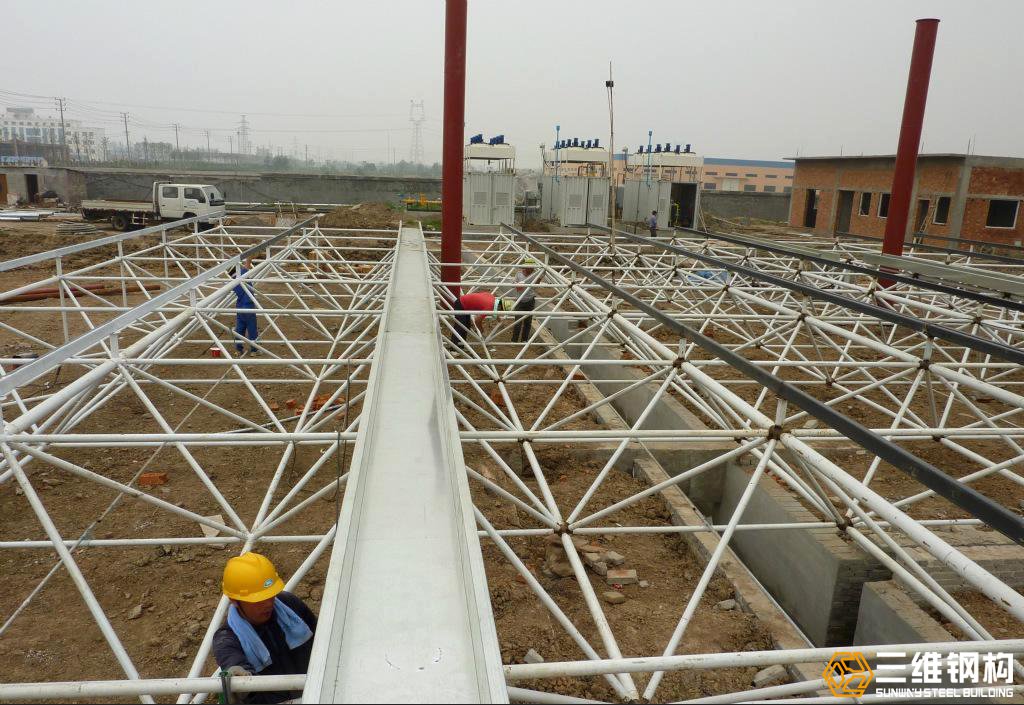

  直接将单根杆件、单个节点拼装成网架,在拼装过程中每个节点的位置都应测量复核。起步单元的网架安装完成后,立即进行自检,保证所有节点处的螺栓紧固到位。进行定位电焊(每个支座处焊接3点),以保证网架在后面的安装过程中不产生位移。然后分别以起步单元为中心向两个方向同时拼装。

  (1)基本单元的拼装

  起步单元以外的网架采用空中散装法进行拼装,首先拼装小单元,然后再总拼成网架,拼装时把网架根据实际情况合理地分割成小单元体,最后形成整个网架。首先选择1个上弦三角锥,用1根上弦水平杆、3根腹杆和1个上弦球拼出1个符合设计要求的单元锥体。拼装时应将单元锥体节点球处的所有螺栓全部拧到位。拼完此锥体后应进行校正,下弦矩形对角线误差不应超过1mm,符合上述规定即为合格,可以进行下一步施工。
网架安装
