大跨度空间网架工程滑移施工过程中的几个关键

文章出处:三维钢构 人气:561发表时间:2018-06-05
  【技术问答】大跨度空间网架工程滑移施工过程中的几个关键技术?

  【解答】滑移施工技术在施工过程中的几个关键技术

  1、滑移单元和胎架设计

  2、滑移方式

  3、滑移轨道

  4、滑移牵引装置和牵引力的计算

  5、滑移的同步控制

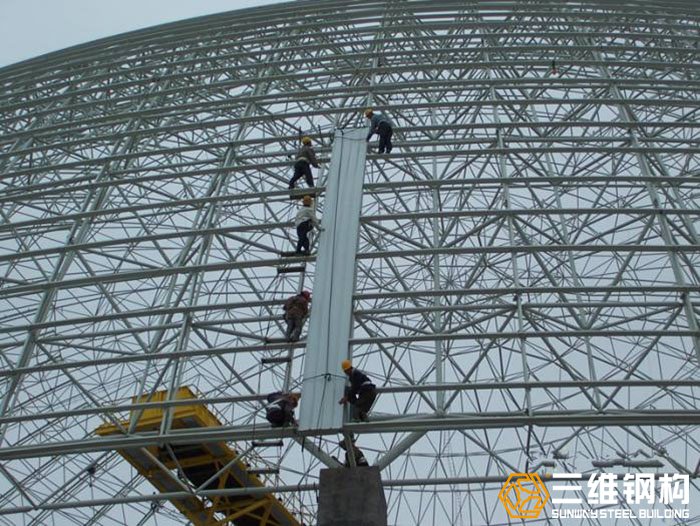

  网架工程滑移安装
  【技术问答】网架采用高空滑移法安装时应符合哪些规定?

  【解答】1、应利用已建结构作为高空拼装平台。当无建筑物可供利用时,应在滑移端设置宽度大于两个节间的拼装平台。滑移时应在两端滑轨外侧搭设走道。

  2、当网架的平移跨度大于50m时,宜于跨中增设一条平移轨道。

  3、网架平移用的轨道接头处应焊牢,轨道标高允许偏差为10mm.网架上的导轨与导轮之间应预留10mm间隙。

  4、网架两侧应采用同型号、同直径和同门数的滑轮及滑轮组,卷扬机选用同型号、同规格产品,卷扬机用的钢丝绳则应采用同类型、同规格的钢丝绳,并在卷筒上预留同样的钢丝绳圈数。

  5、网架滑移时,两侧应同步前进。当同步差达30mm时,即应停机调整。

  6、网架全部就位后,应用千斤顶将网架支座抬起,抽去轨道后落下,并将网架支座与梁面预埋钢板焊接牢靠。

  7、网架的滑移和拼装应进行下列验算:

  1)当跨度中间无支点时的杆件内力和跨中挠度值;

  2)当跨度中间有支点时的杆件内力、支点反力及挠度值。

  【技术问答】网架安装高空滑移法施工有以下几个特点?

  【解答】1、对机械的要求比较高。网架高空滑移法施工要求整个施工区域都在垂直运输机械的工作半径之内,并且需要长时间占用机械。施工前需要准备充足的垂直运输机械。

  2、不需要搭设脚手架,节约成本。本施工方法要求施工人员在刚施工完毕的前一个网架小单元上进行施工,适用于施工区域下方不具备脚手架搭设条件或者脚手架工程量太大的情况。

  3、施工速度慢。由于施工过程需要将网架在地面组合成组合件后用机械吊至安装部位后,由施工人员在高空拼装,受高空作业的限制,而且组合件由3 杆1 球组成,安装到预定位置(同时将3 条螺栓插进对应的螺栓孔)难度比较大。

  以上内容均根据网架安装施工实际工作中遇到的问题整理而成,仅供参考。

  钢网架高空滑移法安装规定施工特点技术问答总结:

  1、施工条件

  在网架跨度两侧设网架梁,作为屋盖网架的承力系统,滑移时梁面兼作滑道。

  2、适用范围

  适用于面积大、长度长,以条状单元组合的网架,当地面空间或起重设备受限制时采用。

  3、工艺原理

  通过滑移系统借助外力克服网架自重在滑移时与轨道产生的摩擦力,将组装的网架依次向前移动。

  4、施工要点

  综合考虑现场交叉作业的具体情况、起重设备 (塔吊)的位置、设备安装单位的影响等因素,选择合适的位置搭设组装平台。安装前,检查网架梁轴线、标高、断面尺寸,如有缺陷事先处理,以防止网架滑移受阻,影响质量和进度;用经纬仪在网架梁上引出A、B轴线和框架柱中心线,并用墨线标识,以判断网架滑移过程中是否偏移和是否滑移到位。

  在操作平台上将网架散件组装成条状单元。组装顺序为:安装下弦平面网架-安装上弦倒三角网格-安装下弦正三角网格-调整、紧固。每隔一段距离设1只滑移小车,确定支座位置并坐上标记,滑移准备工作就绪后,开始滑移。作业人员根据指挥人员的手势及口哨进行操作,组员间应密切配合,匀速、缓慢拉动,不可急躁。待网架全部滑移到位后一起卸下滑移小车。从前面网架条状单元的尾部按同样的方法继续往后组装,按照相同的施工程序直至将整个网架全部组装滑移到位。

  滑移到位后,复检支座中心线与网架梁中心线、支座中心与轴线,安装时尺寸的累积误差应向两边分散,防止一侧支座就位正确,另一侧支座偏差过大。调整后,仍按每个滑移小车处设1个千斤顶的原则,先后将每侧的滑移系统同步卸除。网架整体尺寸、高度、挠度、与轴线的偏移复检满足要求后,进行支座底板与网架梁面埋件的焊接固定。

  5、质量验收

  施工完成后,必须根据《网架结构工程质量检验评定标准》JGJ78-91进行验收。检查内容主要有挠度值、几何尺寸、支承点的中心偏差等。

  6、体会

  通过对“高空滑移法”的实践,认为其主要优点如下:

  ①节省组装场地;

  ②网架安装过程不影响下方的土建施工或设备安装工作;

  ③所需安装机具简单。

  应注意的事项有:

  ①土建施工中必须高度重视网架支承梁的施工质量,必须达到表面平整、标高一致、埋件正确;

  ②框架柱与网架的间隙必须适当,否则在滑移过程中会卡住,一般间隙不宜小于5cm。
