七种方法正确审阅钢网架设计图纸

文章出处:三维钢网架 人气:发表时间:2017-10-16 15:27
    钢网架建筑物施工前期要进行图纸审阅、剖析,审阅钢网架设计图纸时,要注意审阅顺序及分析方法,图纸的审阅起着关键的作用,它关系着钢网架建筑物的质量,如何审阅钢网架设计图纸,具体应注意以下几个方面:
    一、确认网架设计文件是否齐全,设计文件包括设计图、施工图、图标技术说明和变更等。
    二、网架构件几何尺寸和相关构件的连接尺寸是否标注齐全和正确。

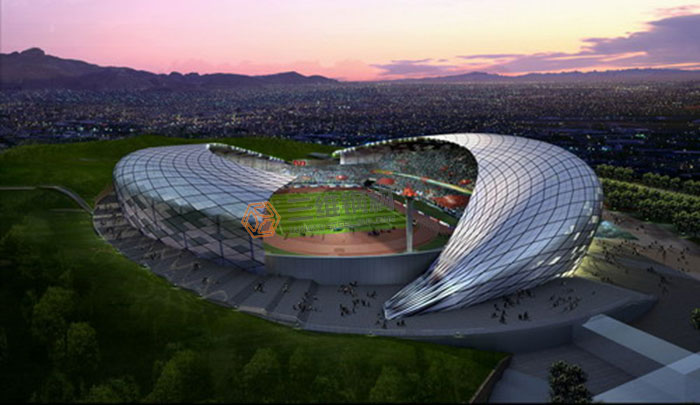

网架结构
    三、网架设计时节点是否清楚,构件之间的连接形式是否合理。
    四、网架所用材料表内构件的数量是否符合工程实际数量。
    五、加工符号、焊接符号是否齐全、清楚、标注方法是否符合国家相关标准和规定。
    六、网架设计时结合本单位的设备和技术条件,考虑能否满足图纸要求的技术标准。

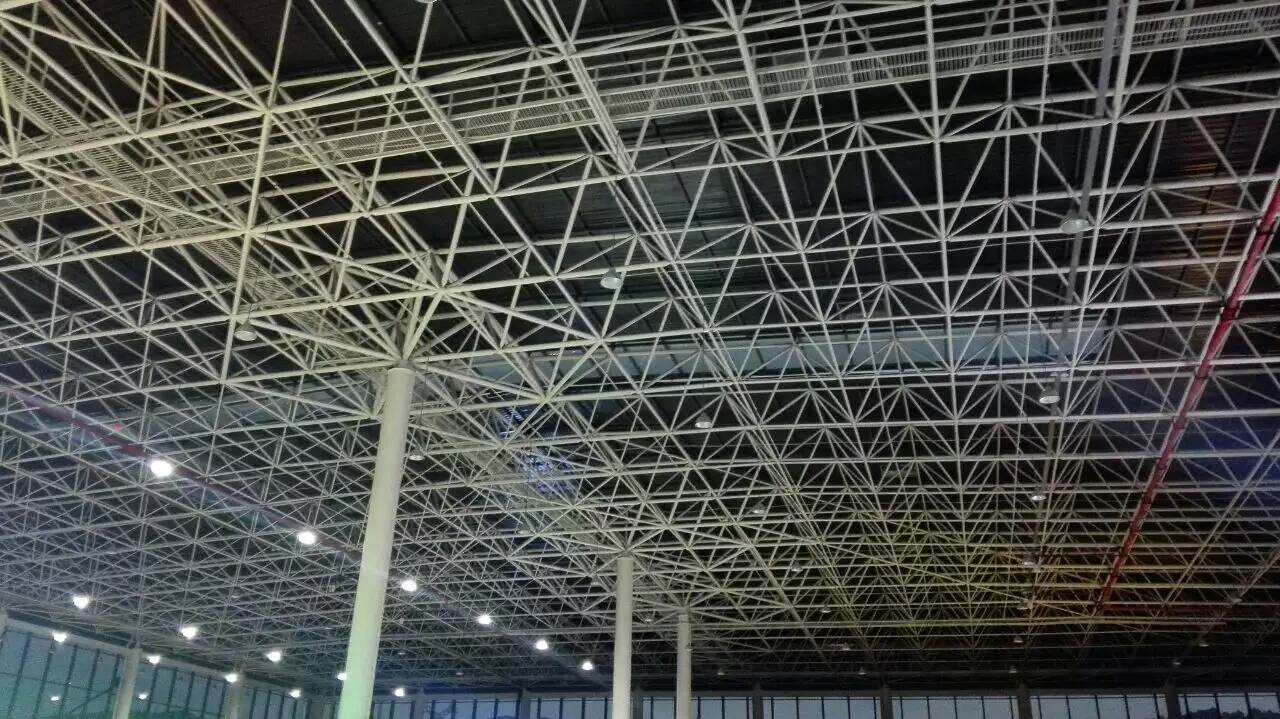

钢网架
    七、必须将图中各项要求全部掌控,如网架设计技术要求、相关技术规范,特别是关键性的技术条例应做好审阅笔录,将其内容纳入钢结构制作工艺规程内容之中。
    建筑钢结构重要工程结构节点,全由施工单位按设计院设计图为依据进行自行设计施工详图后,提供设计院认可。审图时,凡是需机加工的零、部件,必须用红笔注明加工余量,并将规定和要求编于钢结构制作工艺规程内容中,这样可使施工人员及操作者一目了然。

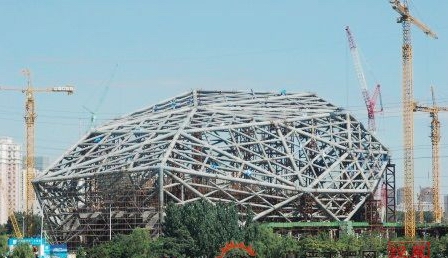

网架结构
    公司具备甲级钢结构设计资质,国家一级施工资质,多年的钢网架结构制作经验,可根据客户需求,设计出新颖独特的钢网架结构。公司具有对外工程承包资格和产品进出口自主经营权,产品出口至欧美、韩国等世界各地,三维钢构期待与您合作
