网架工程结构的验收4大要点

　　网架工程结构的验收4大要点
　　

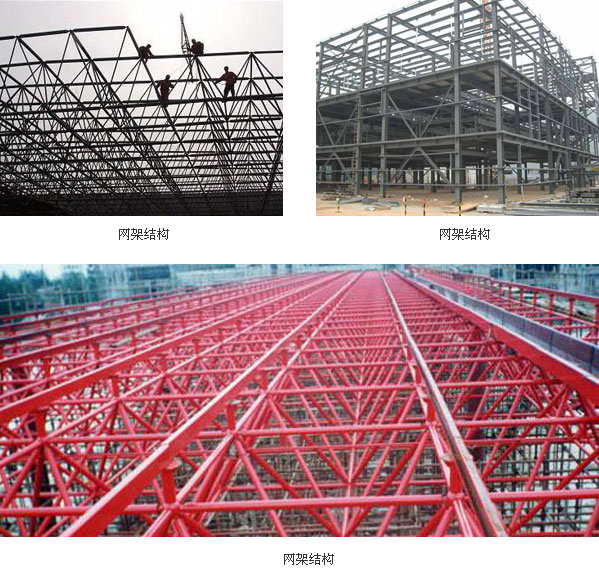

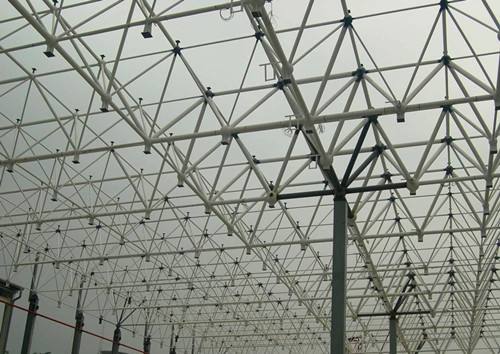

　　随着科技的进步和网架加工制作水平的提高，网架钢结构越来越多的出现在我们的工作和生活中。面对如此复杂的结构大家不免会对王结构建筑的安全感兴趣，山东三维网架给大家简要介绍一下网架结构的验收要点。
　　
　　要点1、网架验收的原则 　　网架结构的制作、拼装和安装的每个工序均应进行检查验收。凡未经检查验收，不得进行下一工序的施工；安装完成后必须进行交工检查验收。每道工序的检查验收均应作出记录，并应汇总存档。焊接球、螺栓球、杆件、高强度螺栓等均应有出厂合格证及检验记录。
　　
　　要点2、网架验收时允许的偏差
　　
　　交工验收时，应检查网架的纵横向边长偏差，支承点的中心偏移和高度偏差。纵横向边长偏差允许值应为长度的1/2000，且不应大于30mm；中心偏移允许值应为网架跨度的1/3000，且不应大于30mm；高度偏差允许值：对周边支承的网架相邻点之间，应为相邻支座间距的1/400，且不应大于15mm，很高与很低点之间，应为30mm；对多点支承的网架，应为相邻支座间距离的1/800，且不应大于30mm。
　　
　　要点3、网架验收的测量
　　
　　施工完成后，应测量网架的挠度值（包括网架自重的挠度及屋面工程完成后的挠度），所测的挠度平均值，不应大于设计只得15%，所测的挠度曲线应存档。网架的挠度观测点：对小跨度，设在下弦中央一点，对大中跨度，可设五点，下弦中央一点，两向下弦跨度四分点处各二点，对三向网架应测量每项跨度三个四等分点处的挠度。 　　要点4、网架验收时应具备的文件
　　
　　网架工程验收应具备下列文件：网架施工图、竣工图、设计更改文件、施工组织设计、所用钢材与其他材料的质量证明书和试验报告；网架的零部件产品合格证书和试验报告、网架拼状各工序的验收记录、焊工考试合格证明、焊缝质量和高强度螺栓质量检验资料、总拼就位后几何尺寸误差和挠度记录。
