钢网架工程使用地点与结构形式分类
文章出处:三维钢构
人气:234发表时间:2020-01-13
1.钢网架工程可使用在什么地方?:
网架是由多根杆件按照网格形式通过节点连接制作而成的空间结构,采用工厂制造、工地安装的施工方法,可缩短周期,降低造价,提高经济效益。选择更专业的网架公司可以提供的网架更好,而且在材质选择上更优,能够让整体造价可以变得更低,而且在耐用性上、美观性上将会有更突出的表现
综上,网架公司可以运用在车站顶棚、体育馆看台、加油站、剧院展览馆等等场所的搭建。

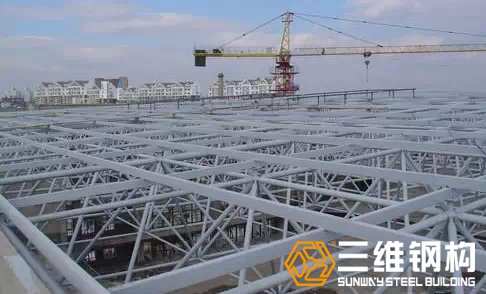

钢网架结构是由多根杆件按照一定的网格形式通过节点连结而成的空间结构。钢网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构。构成钢网架结构的基本单元有三角锥,三棱体,正方体,截头四角锥等,由这些基本单元可组合成平面形状的三边形,四边形,六边形,圆形或其他任何形体。具有空间受力、重量轻、刚度大、抗震性能好等优点。
2.钢网架结构分类,板型网架结构分三类:
1、由平面桁架系组成,有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式;
2、由四角锥体单元组成,有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式;
3、由三角锥体单元组成,有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。
壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。
网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架,其中以钢网架用得较多。

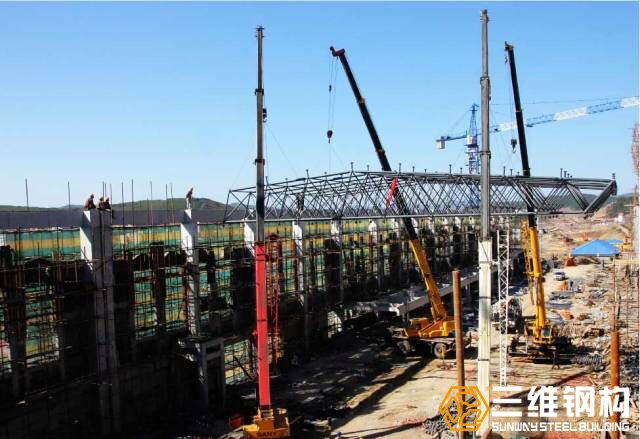

钢网架结构安装方法
钢网架结构问世以来,以其高效的受力性能、新颖美观的形式和快速方便的施工受到人们的欢迎。在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房,无不见到空间结构的踪影。可用作体育馆、 影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱钢网架结构距车间等建筑的屋盖。干煤棚、储料棚、堆料厂、均料库、辅料库、熟料库等工业厂房应用。

网架结构受力分析
网架结构按层数划分,主要有单层网架、双层网架和三层网架;按高斯曲率划分为零高斯曲率的网架、正高斯曲率的网架和负高斯曲率的网架;按曲面外形划分为柱面网架、球面网架、双面抛物面网架和复杂曲面网架。
网架结构受力方面:当杆件受拉时,其传力路线为拉力——钢管——锥头或封板——螺栓——钢球;这时套筒不受力。当杆件受压时,其传力路线为压板——钢板——锥头或封板——套筒——钢球。这时螺栓不受力,压力由零件之间接触面来传递。网架封板和锥头主要起连接钢管和螺栓的作用,承受杆件传来的拉力和压力。当杆件管径大于或等于76mm时,宜采用锥头连接;当杆件管径小于76mm时,可采用封板连接。
根据用振型分解反应普法对一些网架结构分析表明,在设防烈度为6度或7度的地区,在竖向地震作用下,网架的地震内力和位移均不显著,因此,可不进行竖向抗震验算。而在抗震设防烈度为 8度或9度的地区,网架结构则应进行竖向抗震验算及水平验算。
