网架结构特性,分类,安装方法.

文章出处:三维钢构 人气:230发表时间:2017-11-23
 网架结构-特性,分类,安装.

  一,网架结构特性

  网架结构的定义-由多根杆件按照一定的网格形式通过节点连结而成的空间结构。网架结构建设速度快。网架结构构件,其尺寸和形状大量相同,可在工厂成批生产,且质量好、效率高、同时不与土建争场地,因而现场工作量小,工期缩短。

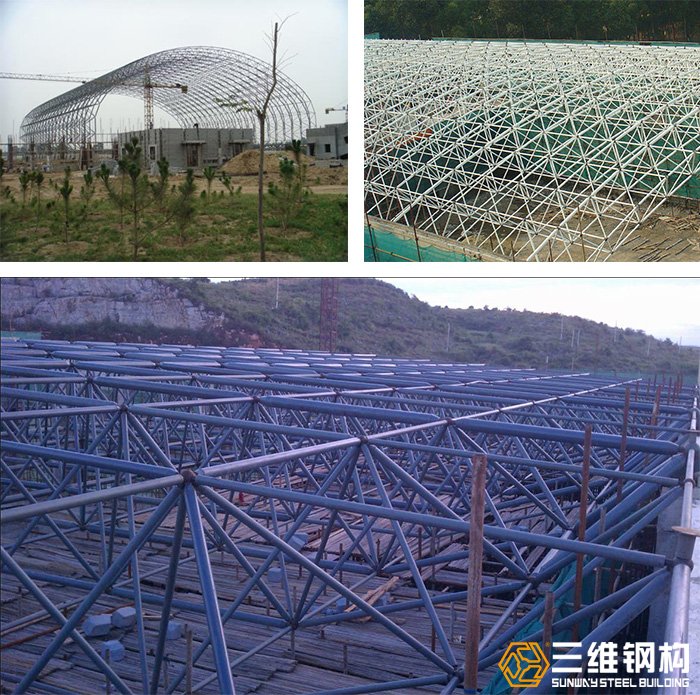

网架结构

  网架结构靠杆件的轴力传递载荷,材料强度得到充分利用,既节约钢材,又减轻了自重。一个好的网架设计,其用钢量与同等条件下的钢筋砼结构的含钢量接近,这样就可省去大量的砼,可减轻自重70-80%,与普通钢结构相比,可节约钢材20-50%。

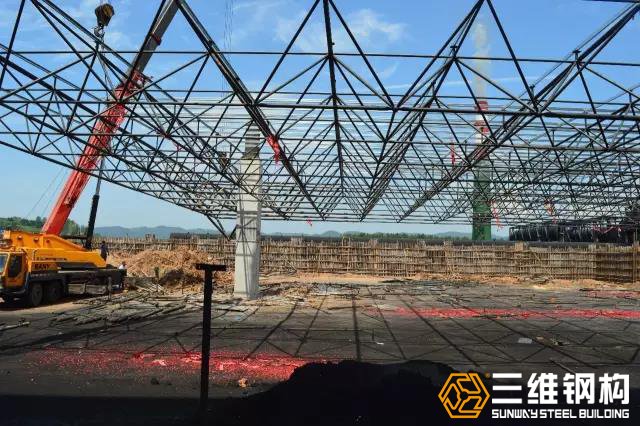

网架结构吊装

  网架结构的抗震性能好,由于网架结构自重轻,地震时产生的地震力就小,同时钢材具有良好的延伸性,可吸收大量地震能量,网架空间刚度大,结构稳定不会倒塌,所以具备优良的抗震性能。

  网架结构轻巧。能覆盖各种形状的平面,又可设计成各种各样的体形,造型美观大方。

  网架结构可用作体育馆、影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱网架结构距车间等建筑的屋盖。

  网架结构的缺点是汇交于节点上的杆件数量较多,制作安装较平面结构复杂。


  二,网架结构分类

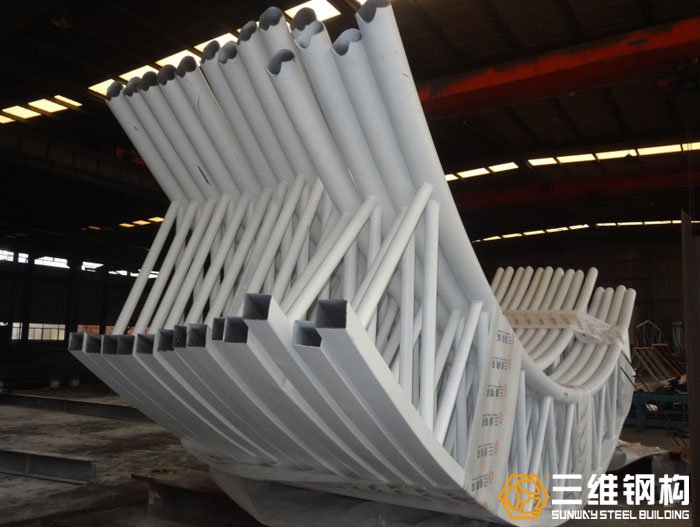

网架结构

        第一类是由平面桁架系组成,有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式;

     第二类由四角锥体单元网架结构组成有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式;

     第三类由三角锥体单元组成,有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架,其中以钢网架用得较多。

  网架结构根据外形不同,可分为双层的板型网架结构、单层和双层的壳型网架结构。板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆,主要承受拉力和压力;单层壳型网架的杆件,除承受拉力和压力外,还承受弯矩及切力。目前中国的网架结构绝大部分采用板型网架结构板型网架结构按组成形式。


  三,网架结构安装方法

  1.高空散装法是很简单的网架安装方法,在安装平台上将网架直接安装于支承结构上,不需要大型机械。根据结构特点及现场条件,安装平台通常采用满堂脚手架或移动脚手架。该方法的选择要充分考虑脚手架的经济性和对施工总工期及施工交叉作业的影响。

  2.滑移法是用牵引装置把安装好的网架在滑轨上牵引到位,就位成型。滑移法又分单条滑移法和累积滑移法。滑移法的选择通常是由于场地限制,在不能搭设移动脚手架的情况下使用。

  3.吊装法是利用吊装设备将网架分块或整体吊装就位,根据结构特点及现场条件和设备条件可选择不同的吊装方法。吊装方案的成功实施对吊装作业班组的经验和技能要求较高。对于体量大、平面形状不规则的网架,其经济指标相当理想。

  4.综合安装法是在充分分析现场条件的前提下,综合使用以上三种或其中的两种安装方法进行网架安装施工。
