网架工程设计软件基本操作步骤

文章出处:三维钢构 人气:405发表时间:2018-10-13
  三维网架对于网架设计的优化创新,进行了一定的探索尝试。网架作为建筑工程的一项有机组成。既有其特殊性,同时又必须服从整体要求、与其他部分相互制约,相互影响,形成密切的有机联系。

  网架设计的优化创新,需要设计者充分发挥主观能动性和创造性,综合分析网架与其他组成部分的联系、全面系统研究。三维网架敢于突破创新,灵活处理,以获得最佳设计效果。

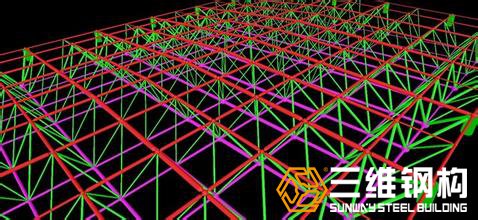

  网架设计
  三维网架对于每个工程造型风格不同,网架设计的要求也不尽相同,因此选择合理的网架结构方案就至关重要,网架设计尤其需要根据不同工程的特殊性,优化网架方案及支撑结构方案,三维网架力求计算模型符合实际工作,达到安全、经济、先进的要求!

  简单介绍网架设计软件基本操作步骤:

  一 、选择材料库,即构件截面和配件库,包括钢管截面库、球库、锥头库、封板库、螺栓库等;

  二 、使用结构编辑中的新建网架网壳菜单,快速生成网架模型;

  三 、利用 ACAD 的命令和 3D3S 提供的起坡、移动节点到直线、曲线、圆弧等命令,对网架进行编辑,形成异型模型 ;

  四 、使用结构编辑—添加杆件菜单,在已有模型基础上添加其它构件,比如添加柱;在直接画杆件前双击列表中的截面名称,柱截面定义为矩形截面构件全部添加完成后使用“删除重复单元节点”命令;

  五 、使用构件属性-支座边界菜单,定义网架下弦周边点为铰接支座(X、Y、Z 约束) ,柱底节点刚接(X、Y、Z、绕 x、绕 y、绕 z 约束);

  六 、转换到 XZ 视图,使用部分显示命令,显示上弦平面所有杆件

  七 、使用荷载-添加杆件导荷载命令,双击输入恒载面荷载(工况 0) 、活载面荷载(工况 1) ,选择双向导到节点;选择受荷范围按钮,在屏幕中

  选择当前显示的上弦平面的所有杆件后,关闭退出;

  八 、荷载—生成封闭面,在封闭面已生成后按继续执行自动导荷载;使用显示查询-按工况号显示导荷载菜单, 在屏幕中可以显示出面荷载作用的所有封闭面, 可以使用 ACAD 的 SHADE 命令来进行消隐观察 ;点击取消附加信息显示和全部显示开关,恢复整体模型的显示;

  九 、使用显示查询-按显示节点荷载菜单,在屏幕中可以显示出最终作用的所有节点荷载;

  十 、结构编辑—结构体系菜单,把默认的空间桁架修改为空间框架,使用构件属性-单元释放菜单,把网架部分的所有构件绕 2、3 轴转动释放;

  十一 、使用构件属性—选择柱构件,把材性设定为混凝土 C30;

  十二 、地震荷载输入:荷载—地震荷载参数,选择七度区;

  十 三 、分析内容选择和计算,选中地震计算和线性分析,确定后进行地震荷载计算和结构线性内力计算;

  十 四 、选择规范,选择所有网架构件为网架规范,设计验算中选中所有网架构件,使用构件优选;

  十 五 、节点设计—焊接球设计,选择网架部分的所有节点进行焊接球设计;

  十 六 、施工图—网架三维实体图,显示已经设计完成的网架和焊接球;

  十 七 、施工图—进行球节点详图、网架布置图和材料表绘制。

  三维网架专业网架设计、网架制作公司,多年网架设计、网架设计施工经验,用我们的专业换您的放心!网架设计?选三维网架就是赚到了!
