网架结构支座的设计制作与检验

　　网架结构一般都支承在柱顶或圈梁等下部支承结构上，支座节点即指位于支承结构上的网架节点。它既要连接在网架支承处汇交的杆件，又要支承整个网架，并将作用在网架上的荷载传递到下部支承结构。因此，支座节点是网架结构与下部支承结构联系的纽带，也是整个结构中的一个重要部位。一个合理的支座节点必须是受力明确、传力简捷、安全可靠，同时还应做到构造简单合理，制作简单方便，具有较好的经济性。

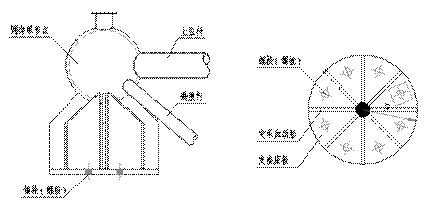

　　一、网架结构支座的设计

　　网架结构的支座节点应能保证安全可靠地传递支承反力，因此必须具有足够的强度和刚度。在竖向荷载作用下，支承节点一般均为受压，但在一些斜放类的网架中，局部支座节点可能承受拉力作用，有时还可能要承受水平力的作用，设计时应使支座节点的构造适应它们的受力特点。同时支座节点的构造还应尽量符合计算假定，充分反映设计意图。由于网架结构是高次超静定的杆件体系，支座节点的约束条件对网架的节点位移和杆件内力影响较大；约束条件在构造和设计间的差异将直接导致杆件内力和支座反力的改变，有时还会造成杆件内力变号。因此对网架结构支座节点的设计应给予足够的重视。 　　网架结构设计是否安全、经济，很关键因素首先在于所选的支承结构、支座型式及边界条件是否合理，为此在具体设计中我们尽可能避免将上部网架结构与下部支承系统单独分析、设计，尤其当网架支座相对于下部结构的位移很难通过弹性约束方法模拟时，更应当将支承结构与上部网架一起进行整体建模、计算分析，以使所计算出来的结果更符合实际。

　　二、网架结构支座支托制作：

　　(1)钢板放样剪样板下料，划线钻孔。

　　(2)每种规格采取背靠背焊接，防止焊后底板变形。

　　(3)按一般钢结构要求，先点焊后焊接，注意焊接顺序，防止焊后变

　　(4)焊好两件冷却后，必须经质检员检验各部分尺寸，合格后方可允许成批生产。

　　三、检验网架结构架支座时，应当按照以下的程序来进行。 　　1、检查网架整体尺寸合格后，检查支座位置是否在轴线上，以及偏移尺寸。网架安装时尺寸的累积误差向两边分散，防止一侧支座就位正确，另一侧支座偏差过大。

　　2、检查网架标高、矢高，网架标高以四周支点为准，各支点尺寸误差应在标准规范以内。

　　3、各部尺寸合格后，进行支座焊接。

　　4、网架支座焊接应保护支座的使用性能，保护防止焊接飞溅的侵入。

　　5、在支座焊接过程中，应对焊接区利用钢板进行保护，确保安全。焊接工作完成后还应对其焊缝药皮、焊接飞溅物、尘土等杂物清理干净。
