网架与桁架的区分与选用详解

文章出处:三维钢构 人气:399发表时间:2018-12-15
  网架与桁架结构与的都是常见的建筑结构形式,站在外行的角度,两者的相同点,都是由金属材料连接而成,怎么区分桁架与网架?什么时候用网架,什么时候用桁架?

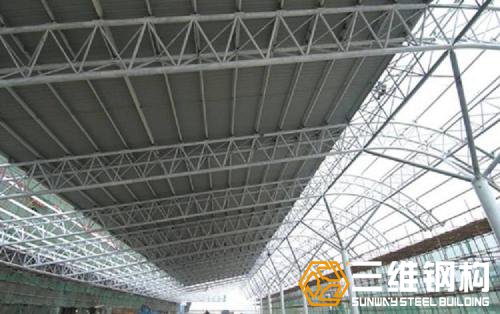

  网架结构
  桁架的时候,结构类似于平面钢桁架,属于单向受力结构,但桁架的上弦由于增大宽度后,使原平面桁架起控制作用的上弦杆件的稳定性得到了提高,其各向稳定性相同,节省材料用量。而网架是空间整体桁架结构,面内刚度很大,可以周边支承,多点支承,属于双向受力体系。

  桁架与网架结构相比,桁架结构省去下弦纵向杆件和网架的球节点,可满足各种不同建筑形式的要求,尤其是构筑圆拱和任意曲线形状比网架结构更有优势。

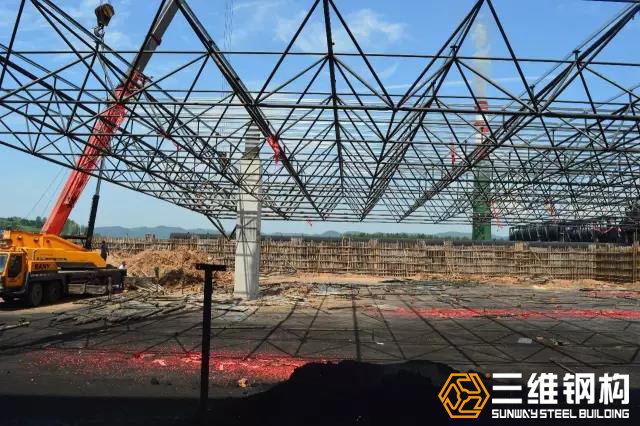

  桁架结构
  从网架结构的受力特点可以看出,当其边长比大于1.5时,其受力特点从双向变为单向受力,因此对于大多数矩形平面建筑来说,主要是单向受力结构。桁架结构是在网架结构的基础上发展起来的,与网架结构相比具有其独特的优越性和实用性,结构用钢量也较经济。

  我们通常说的桁架一般是平面结构,需要有面外支撑体系才能形成稳定的结构,支撑体系不承担竖向荷载,是单向受力体系。广义上讲,网架是空间桁架的一种,一般有螺栓球节点,焊接球节点等。

  网架与桁架结构与的常见形态

  网架常见的有三角锥,三棱体,正方体,截头四角锥等形状,一般有螺栓球节点,焊接球节点等,是一种空间架构。

  桁架一般有单排桁架,三角桁架,四边形桁架,我们常说的桁架就是四边形桁架,也是用的最多的一种桁架。常用的有钢桁架、铝合金桁架。

  网架与桁架结构与的受力

  桁架结构是我们常说的一种平面结构,需要有底座等外力的支撑才能形成稳定的结构,是单向受力体系。

  网架可以周边支撑,多点支撑,面内刚度大,属于双向受力体系。

  网架与桁架结构与的特点

  桁架的优点是杆件主要承受拉力或压力,可以充分发挥材料的作用,节约材料,减轻结构重量。桁架结构是在网架结构的基础上发展起来的,与网架结构相比具有其独特的优越性和实用性,结构用钢量也较经济。

  网架具有空间受力、重量轻、刚度大、抗震性能好等特点,缺点是汇交于节点上的杆件数量较多,制作安装较平面结构复杂。

  网架与桁架结构与的应用

  桁架结构主要承受轴向拉力或压力,故适用于舞台搭建、广告架、背景架、音响灯光架、桁架篷、屋架、桥梁、起重机架等。用于室外演出、展览展会搭建、桥梁承重及装饰,由于有桁架定制这一厂家服务,特殊规格及弧形的桁架能够通过桁架厂家完成特殊定制。

  网架以其结点的特性,大多用于弧度结构及顶部,可用作体育馆、影剧院、候车厅等建筑的屋盖。
