网架结构检测方案

　　网架结构检测方案
　　
　　一、检测对象：
　　
　　1、焊接球节点；
　　
　　2、螺栓球节点；
　　
　　3、焊接钢板节点；
　　
　　4、杆件；
　　
　　5、网架结构安装；
　　
　　6、油漆、防腐、防火涂层；
　　
　　二、主要检测依据
　　
　　《钢结构设计规范》                                     =
　　
　　《钢网架螺栓球节点》
　　
　　《钢网架焊接空心球节点》
　　
　　《钢结构工程施工及验收规范》
　　
　　《钢焊缝手工超声波探伤方法和探伤结果》
　　
　　《网架结构工程质量检验评定标准》
　　
　　《焊接球节点钢网架焊缝超声波探伤方法及质量分级方法》
　　
　　《螺栓球节点钢网架焊缝超声波探伤方法及质量分级方法》
　　
　　工程设计图纸和相关技术规范、规程等
　　
　　三、具体检测项目、数量和方法
　　
　　（一）、焊接球节点
　　
　　1、原材料检验：
　　
　　观察检查和检查出厂合格证、试验报告，有异议时抽样复检，抽样数量按原材料标准抽取。
　　
　　2、焊缝检验：
　　
　　检查数量：同规格的成品球的焊缝以每300只为一批（不足300只得工程，按一批计），每批随机抽取3只，都符合质量标准为合格；如其中有一只不合格，则加倍取样检验，当六只都符合质量标准时方可认为合格。
　　
　　检验方法：超声波探伤或检查出厂合格证
　　
　　3、单向轴心受压和受拉承载力检验：
　　
　　检查数量：每个工程可取受力很不利的球节点以600只为一批，不足600只仍按一批计，每批取3只为一组随机抽检。
　　
　　检验方法：用拉力、压力试验机或相应的加载试验装置。现场检查产品试验报告和合格证
　　
　　对于安全等级为一级、跨度40m以上公共建筑所采用的网架结构，以及对质量有怀疑是，现场必需进行复验。
　　
　　4、焊接球表面：
　　
　　检查数量：按各种规格节点抽查5%，但每种不少于5件
　　
　　检查方法：用弧形套模，钢尺目测检查。
　　
　　5、成品球壁厚减薄量
　　
　　检查数量：按各种规格节点抽查5%，但每种不少于5件
　　
　　检查方法：用超声波测厚仪，现场复检。
　　
　　（二）、螺栓球节点
　　
　　（1）螺栓球：
　　
　　1、原材料：
　　
　　观察检查和检查出厂合格证、试验报告，有异议时抽样复检，抽样数量按原材料标准抽取。
　　
　　2、螺栓球过烧、裂纹及隐患
　　
　　检查数量：每种规格抽查5%，且不少于5只，一旦发现裂纹，则应逐个检查。
　　
　　检验方法：用十倍放大镜目测或用磁粉探伤等其他有效方法。
　　
　　3、螺纹尺寸
　　
　　检查数量: 每种规格抽查5%，且不少于5只
　　
　　检验方法：用标准螺纹规
　　
　　4、成品球很大螺孔抗拉强度
　　
　　检查数量：每个工程可取受力很不利的同规格螺栓球600只为一批，不足600只仍按一批计，每批取3只为一组随机抽检。
　　
　　检验方法：用拉力、压力试验机。现场检查产品出厂合格证及试验报告
　　
　　对于安全等级为一级、跨度40m以上公共建筑所采用的网架结构，以及对质量有怀疑是，现场必需进行复验。
　　
　　（2）高强度螺栓
　　
　　1、原材料检验
　　
　　检查出厂合格证、试验报告
　　
　　2、高强度螺栓
　　
　　检查出厂合格证、试验报告
　　
　　3、表面硬度试验
　　
　　检查数量：逐根试验，对8.8s的高强度螺栓其硬度应为HRC21-29；10.9s高强度螺栓其硬度应为HRC32-36，严禁有裂纹或损伤
　　
　　检验方法：硬度计、10倍放大镜或磁粉探伤。使用前复检。
　　
　　4、高强度螺栓承载力
　　
　　检查数量：同规格螺栓600只为一批，不足600只仍按一批计，每批取3只为一组，随机抽检。
　　
　　检验方法：取高强度螺栓与螺栓球配合，用拉力试验机进行破坏强度检验。现场检查产品出厂合格证及试验报告，有怀疑时可抽样复检。
　　
　　（3）封板、锥头、套筒
　　
　　1、原材料
　　
　　检查出厂合格证、试验报告
　　
　　2、裂纹、过烧及氧化皮
　　
　　检查数量：每种抽查5%。不少于10只。
　　
　　检验方法：用放大镜观察检查
　　
　　（三）、焊接钢板节点
　　
　　1、原材料
　　
　　检验方法：观察检查，检查出厂合格证、试验报告及焊条烘焙记录
　　
　　2、焊缝检验
　　
　　检查数量：按各种规格节点抽查5%。且不少于5件。
　　
　　检验方法：外观检查和用焊缝量规及钢尺检查、超声波探伤
　　
　　（四）、杆件
　　
　　1、原材料
　　
　　检验方法：观察检查，检查出厂合格证、试验报告及焊条烘焙记录
　　
　　2、钢管杆件与封板、锥头的焊接
　　
　　检查数量：每种杆件抽测5%。且不少于5件。
　　
　　检验方法：超声波探伤
　　
　　3、焊缝抗拉试验
　　
　　检查数量：取受力很不利的杆件以300只为一批，不足300只仍按一批计，每批取3只为一组随机抽检。
　　
　　检验方法：生产厂用拉力试验机进行检验。现场应检查出厂合格证、试验报告
　　

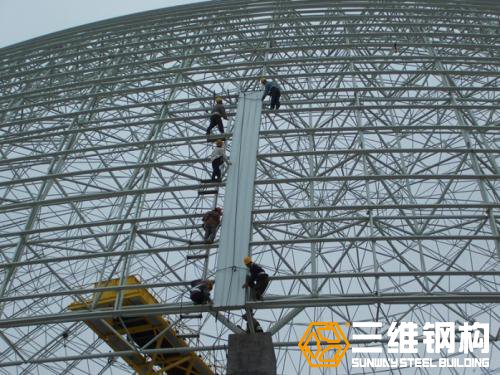

　　（五）、网架安装
　　
　　1、网架各部位节点、杆件、连接件的规格、品种及焊接材料必须符合设计要求
　　
　　检查数量：每种杆件抽测5%。且不少于5件。
　　
　　检验方法：对照出厂合格证与设计图纸或设计变更通知。观察检查和用钢尺、游标卡尺、卡钳等测量检查。
　　
　　2、焊缝
　　
　　所有焊缝做外观检查，对大中跨度的钢管网架的拉杆与球的对接焊缝，必须做无损探伤
　　
　　检查数量：无损探伤抽样不少于焊口总数的20%，取样部位由设计单位与施工单位协商确定
　　
　　检验方法：超声波无损探伤，每一焊口必须全长检测。
　　
　　（六）、油漆、防腐、防火涂装工程
　　
　　1、原材料
　　
　　检查数量：每使用100T或不足100T薄涂型防火涂料应抽检一次粘结强度；每使用500T或不足500T厚涂型防火涂料应抽检一次粘结强度和抗压强度。
　　
　　检验方法：检查出厂合格证、试验报告
　　
　　2、基层处理检验
　　
　　检验方法：观察检查及用铲刀检查
　　
　　3、油漆、防腐、防火涂层厚度
　　
　　检查数量：按杆件、节点数各抽查5%。
　　
　　检验方法：测厚仪
